GPNS matavimų eksportas su tikslumo informacija
Kadangi jau pradėjome kalbėti apie GKTR 1.01:2020 keliamus reikalavimus apskaičiuoti matavimų tikslumą, šiuo įrašu pateiksiu kelias trumpas instrukcijas, kaip eksportuoti savo GPNS matavimų duomenis kartu su kiekvieno taško matavimo tikslumo informacija – horizontalia ir vertikalia kvadratine paklaida, kurią matavimų metu apskaičiuoja pats instrumentas.
Apie tai, kaip šie tikslumai turėtų būti įvertinami pagal GKTR 1.01:2020 reikalavimus buvo rašyta čia (šiame įraše taip pat rasite skaičiavimams naudojamą Excel skaičiuoklę).
Kai matavimų programinę įrangą galima sukonfigūruoti pagal savo pageidavimą, paprastai sukonfigūruoju ją tokiu būdu, kad iš skirtingų prietaisų duomenys būtų išvedami vienodu, man tinkamu formatu – jį aš vadinu „GPSA“ (nuo GPS ataskaita). Jei duomenų išsidėstymo formato sukonfigūruoti neįmanoma, tada tenka naudotis tokia duomenų forma, kokia juos pateikia programinė įranga. Žemiau rasite konfigūravimo aprašymus Trimble, Leica, Geomax, Topcon ir Carlson programinei įrangai.

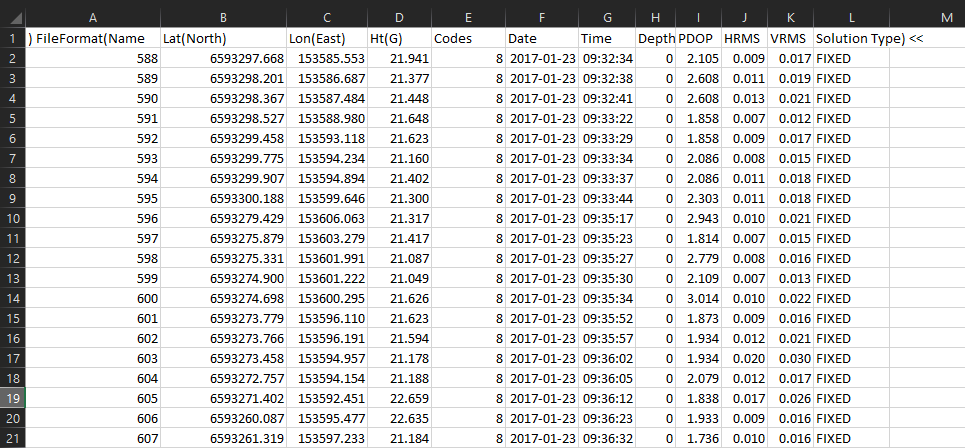

Eksportuodamas GPSA formatu duomenis išvedu taip:
Taško Nr., X, Y, H, Kodas, Data, Laikas, Gairelės aukštis, PDOP, HVKP, VVKP, Sprendimo tipasTrimble
Galite atsisiųsti Trimble GPSA eksportą aprašantį failą.
Jį reikia padėti savo valdiklyje tame aplanke, kuriame saugote failus.
Eksportuojant duomenis reikia rinktis ne standartinį eksporto formatą, bet pasirinkti iš „Naudotojo formatų“ ar „Custom format“ ir tada pasirinkti įkeltąjį GPSA.
Deja, paveikslėlių demonstracijai neturiu (principą galima suprasti iš paveikslėlių Leica aprašyme).
Jei kas nors turi Trimble valdiklį su TSC2 ar Trimble Data Access PĮ, galite susisiekti su manimi, pabandytume įkelti konfigūravimo failą. Tiesa, yra problemų prijungiant TSC valdiklius prie kompiuterių su Windows 10 OS, gali tekti pavargti. Galbūt kas nors turi naujesnį Trimble valdiklį ar planšetę, kad prie jo būtų galima prisijungti nuotoliniu būdu.
Leica
Leica taip pat naudoja eksporto konfigūravimo *.frt formato failą.
Jį savo vadiklyje – pvz. CS10 ar CS15 (su Leica Viva), ar senesnio modelio RX1250 ir RX900, reikia įkelti į aplanką „Convert“. Tada jį turėtų pradėti rodyti tarp galimų eksporto formatų.

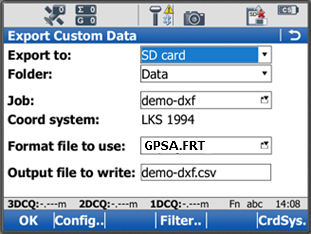

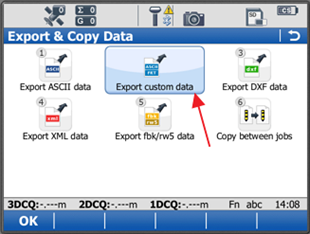

CS10 kaupiklis

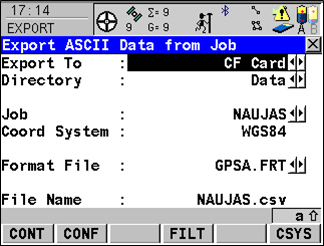

RX1250 ir RX900 kaupikliai

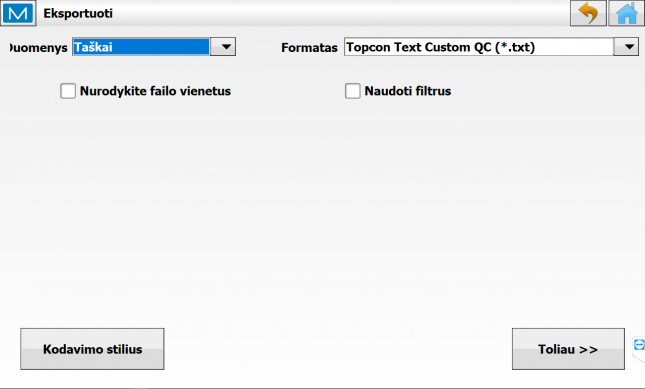

Topcon „Magnet Field“

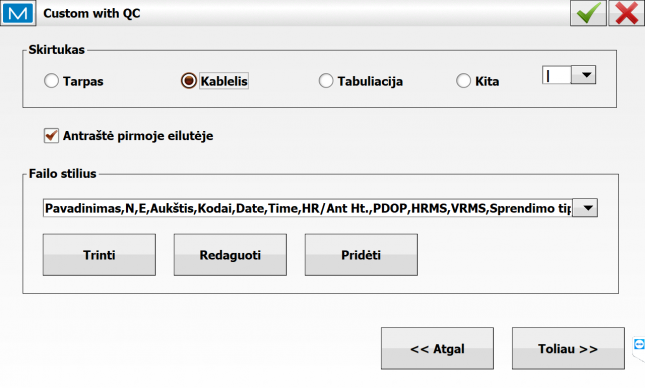

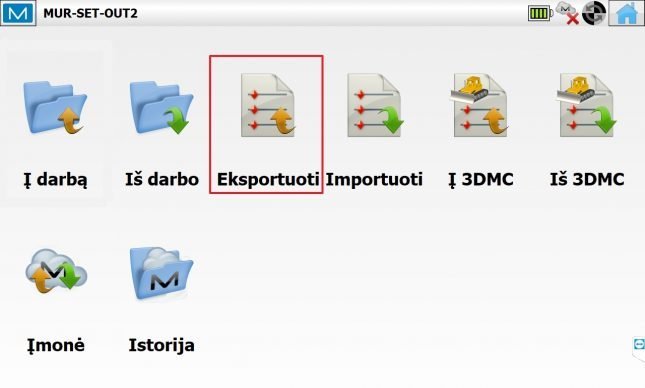

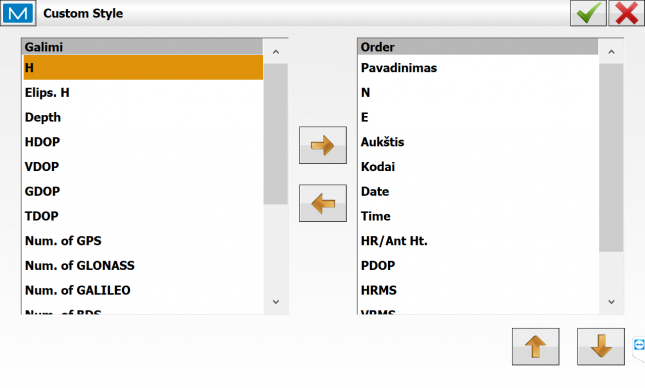

Duomenų eksporto formatą reikia apibrėžti duomenų eksportavimo metu rankiniu būdu. Vieną kartą apibrėžus eksporto formatą jį galima naudoti ir vėliau.
Geomax „Xpad“
Naudojamas *.gcs formato failas, kurį reikia padėti valdiklyje į XPAD aplanką „DataSchemes“. Ir, aišku, pasirinkti šį formatą duomenų eksportavimo metu.

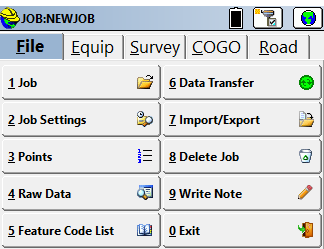

Carlson „SurvCE/SurvPC“

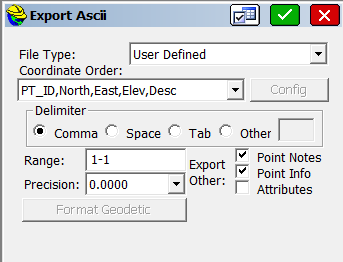

Duomenų eksporto metu tiesiog užtenka uždėti varnelę ties parinktimi „Point info“ ir duomenys į *.txt failą bus išvesti tokiu formatu:
1,6088498.8490,489553.1141,73.2641,80,HSDV:0.006,VSDV:0.011,STATUS:FIXED,SATS:14,AGE:0.5,PDOP:1.529,HDOP:0.800,VDOP:1.303,TDOP:0.853,GDOP:1.269,NSDV:0.005,ESDV:0.004,DATE:07-14-2018,TIME:11:40:35,RODHGT2:2.000Arba tokiu formatu:
1,418343.5402,1779726.2944,397.2922,,HRMS:0.033,VRMS:0.037,STATUS:FIXED(Sim),SATS:14,PDOP:3.200,HDOP:2.900,VDOP:3.800,TDOP:2.000,NRMS:0.024,ERMS:0.023Kaip matote, yra tam tikri skirtumai eksportuojant duomenis skirtingomis SurvCE ar SurvPC versijomis. Vienu atveju vidutinės kvadratinės paklaidos įvardijamos kaip HSDV ir VSDV, antru atveju – HRMS ir VRMS. Taip pat VKP šiaurės ir rytų kryptimis (X ir Y), įvardijamos kaip NSDV ir ESDV, arba NRMS ir ERMS. Manau, kad vienu atveju tikslumai įvardijami kaip „standard deviation“, o kitu atveju – kaip „root mean square“.
Jei pakeisite failo prievardį iš *.txt į *.csv ir atsidarysite failą su Excel, pirmiausiai reikės atlikti teksto pakaitos operacijas naudojant CTRL+F, išvalant HSDV:, VSDV: ir STATUS: ar pan. teksto fragmentus, o tada persikopijuoti duomenis į tikslumo skaičiavimo skaičiuoklę.
